La ligne expérimentale Ax :

La casemate dite Ax dispose de plusieurs lignes de faisceaux ainsi que de diagnostics dédiés et/ou pouvant être rajoutés selon les demandes.

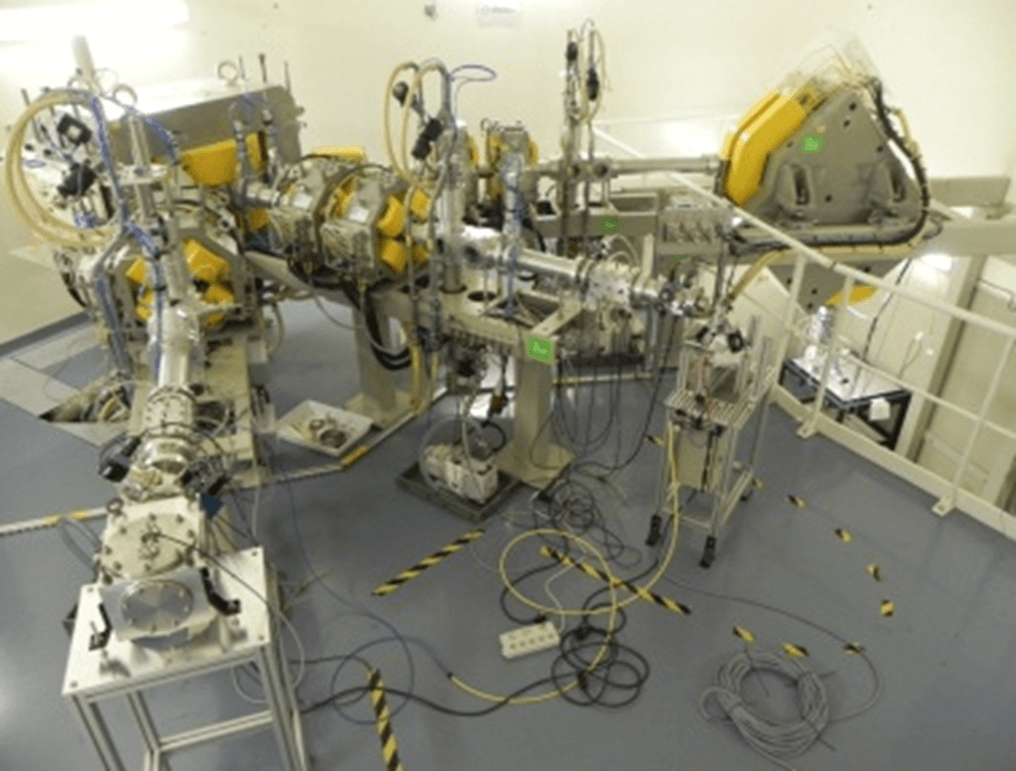

Figure 1 : les trois lignes de faisceaux de la casemate Ax :
à gauche la ligne Ax3 avec un support d’échantillon sous vide ;
la ligne du milieu, dite Ax4, ici est montré avec un support d’échantillon refroidi par air ;
La troisième ligne de faisceau au fond à droite, dispose d’un dipôle 90 degrés, qui permet d’obtenir des faisceaux verticaux, par exemple pour l’irradiation d’échantillons liquides.

Pour les utilisateurs et expérimentateurs :

Caractéristiques faisceaux spécifiques à la casemate Ax:

  • Intensité : De quelques pA a 1-2 uA
  • Dimension transverse du faisceau : Sigma_x/y= 5mm a 1cm

Équipements de la Ligne Ax :

  • Flux de gaz :
    • Air, exemple d’utilisation : refroidissement par air des équipements des expériences en bout de ligne.
    • Autres possibilités selon demande
  • Signal de déclenchement relié au système RF du cyclotron: une impulsion 12V, transformable au standard voulu, est disponible.
  • Diagnostics :
    • Mesures d’intensités
    • Mesures de dimension des faisceaux
    • Collimateur 10mm d’ouverture avec doigts instrumentés
    • Instrumentation de mesures d’intensité (8 canaux) pouvant être relié au système d’échange de données EPICS : Réseaux internet interne dédié aux données.
  • Support d’expérience type table modulable et construction aluminium (norcan).
  • Électroniques :
    • Différents types de câblages standards (BNC, SHV,…) sont installées entre la salle d’irradiation et la salle d’acquisition voisine.
    • Divers dispositifs lectroniques sont disponibles dans la salle d’acquisition Ax :
      • Alimentations CAEN, VME,…
      • Électronique de contrôle et de mise en forme de signaux
      • Oscilloscopes

Pour toute demande spécifique, nous contacter.
